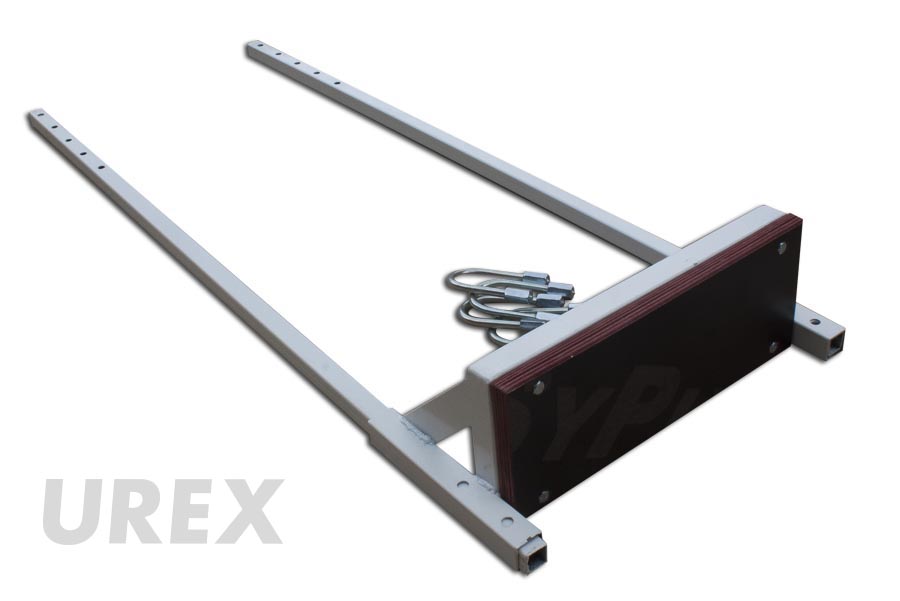

Транец под мотор для катамарана -  это приспособление для установки на  катамаран лодочного подвесного мотора.

Транец устанавливается на поперечные стрингера каркаса катамарана диаметром 40 мм. Представляет собой конструкцию, выполненную из квадратного стального профиля. На каркас транца устанавливается транцевая плита, изготовленная из ламинированной влагостойкой фанеры.

Для удобства транспортировки - конструкция транца разборная.

Технические характеристики

Вес - 5 кг.

Материал каркаса транца - стальной квадратный профиль 30х30 мм.  с полимерным покрытием.

Стрингера (стойки) транца - 2шт -стальной квадратный профиль 25х25 мм. с полимерным покрытием.

Материал транцевой плиты - ламинированная фанера.

Максимальная мощность устанавливаемого мотора - 25 л.с.

Габариты в собранном виде:

Транцевая плита - 37*13*4 см.

Стрингера (Стойки) - 100 см.

Комплект поставки

Транец (плита) - 1 шт.
Стрингер (Стойка) транца - 2 шт.
Болт U-образный - 4 шт.
Гайка - 8 шт.

Инструкция - 1 шт.

Установка транца на катамаран

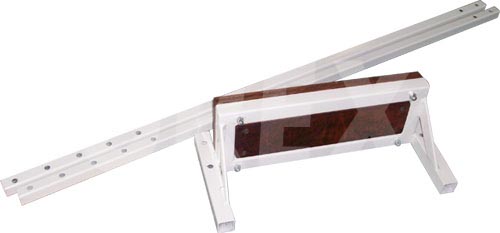

1. Собирается транец: в транцевую плиту вставляются две стойки, совмещая отверстия под U-образный болт на транце и на стойках. На стойке с одной стороны два отвестия для крепления транцевой плиты и стрингера каркаса катамарана, на другой четыре отверстия для креплния ко второму стрингеру каркаса катамарана.

2. Транец устанавливается на два поперечных стрингера каркаса катамарана и крепится U-образными болтами.

При установке транца возможно два положения:

1 - установка транца сверху поперечных стрингеров;

2 - установка транца снизу поперечных стрингеров.

Такая возможность позволяет использовать катамараны с разной грузоподъемностью, а также моторы как со стандартной длиной дейдвуда (ноги), так и с "длинной ногой". Для эффективного использования мощности мотора, необходимо обратить внимание на минимальное/максимальное погружение дейдвуда в воду (рекомендуемое положение см. в паспорте-инструкции на мотор).

Положение крепления транца выбирается в зависимости от загруженности катамарана (плота), и от технических характеристик мотора.

Пример

При установке лодочного мотора мощностью 6 л.с. на четырехместные катамараны фирмы "Урал-Экспедиция", с экипажем из 4 человек и грузом 200-300 кг, транец устанавливается снизу стрингеров. При таких условиях достигается наибольший КПД. Если увеличить экипаж до 6-8 человек и груз до 400-500 кг, то транец необходимо установить сверху поперечных стрингеров.

Внимание!!!

После установки мотора на транец, мотор необходимо дополнительно зафиксировать болтами, веревкой, шнуром, стальным тросом и .д. (рекомендуемые требования см. в инструкциях на мотор). Если на моторе имеются отверстия для крепежных (страховочных) болтов, то необходимо просверлить отверстия на транцевой плите, чтобы закрепить мотор через транец. Такое крепление является самым надежным.
